360 AVM-SYSTEEM
Created with Pixso.

T3 360 AVM-systeem CVBS AHD Camera Input En CVBS HDMI Output NTSC PAL Compatible Design

T3 360 AVM-systeem CVBS AHD Camera Input En CVBS HDMI Output NTSC PAL Compatible Design

Merknaam: Customized
MOQ: 300
Prijs: Negotiatable
Betalingsvoorwaarden: T/T,L/C
Toeleveringsvermogen: 100000 stuks/maand
Detailinformatie
Certificering:
E-Mark, CE, FCC, RoHS
Camerainput:
CVBS/AHD
Signaaluitgang:
CVBS/HDMI/VGA
Werktijdsbereik:
-40°C~85°C~40°F~185°F
Standaard voor signaaluitgang:
NTSC/PAL
Weergave:
2D/3D rondzicht
ADAS-kenmerken:
Parkeerhulp, Ultrasone afstandswaarschuwing door radar, DVR-functie, detectie van bewegende voorwerp
Waterdichtheid en stofdichtheid:
IP69K
Sollicitatie:
Automobiel
Verpakking Details:
Regelmatige exportverpakking, op maat
Levering vermogen:
100000 stuks/maand
Markeren:

T3 360 AVM-systeem

,

CVBS 360 AVM-systeem

,

AHD-camera

Productomschrijving
Overzicht

De T3 360AVM-oplossing van CandidTech ondersteunt CVBS-camerabeelden en AHD-camerabeelden met NTSC/PAL-formaat en geeft CVBS-, VGA- en HDMI-videosignalen uit, wat zorgt voor een naadloze integratie met de specifieke infotainmentschermen van auto's.

Bovendien biedt deze oplossing krachtige functies zoals FOV (Field of View) cropping en de mogelijkheid om trajectlijnen en andere relevante informatie te overleggen.

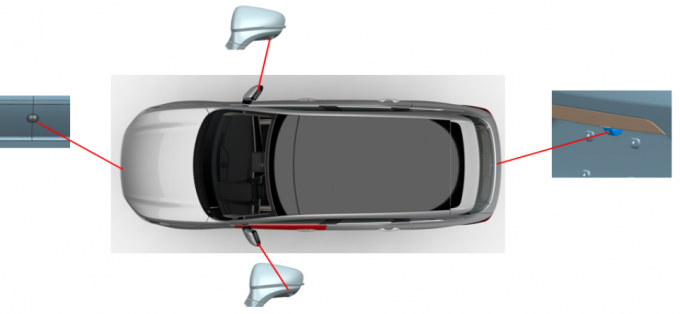

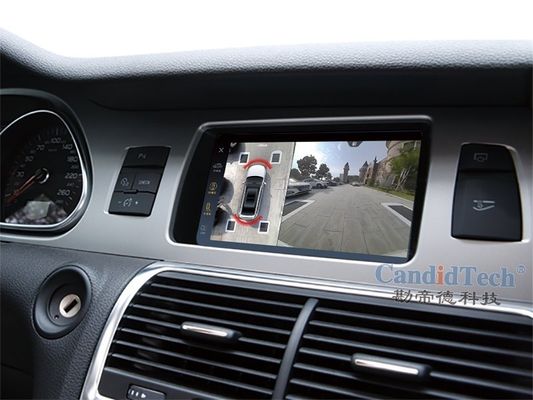

Het ECU-systeem stuurt de verbeterde beeldgegevens naar het autoscherm, wat een duidelijk en intuïtief visueel effect oplevert. Met onze naadloze beeldverstikkingstechnologie kan het een 360 graden vogelperspectief voor het voertuig genereren, waardoor bestuurders een uitgebreid zicht op de omgeving van het voertuig krijgen, wat de rijveiligheid en het gemak aanzienlijk verbetert.

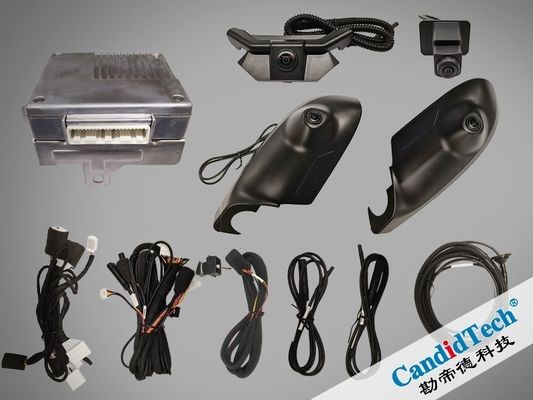

 360 AVM System


Het CandidTech T3 360 AVM-systeemvoorstel heeft massaproductie bereikt in projecten zoals de Alphard en Vellfire in Hong Kong en Maleisië, evenals Subaru en Sylphy in Singapore.

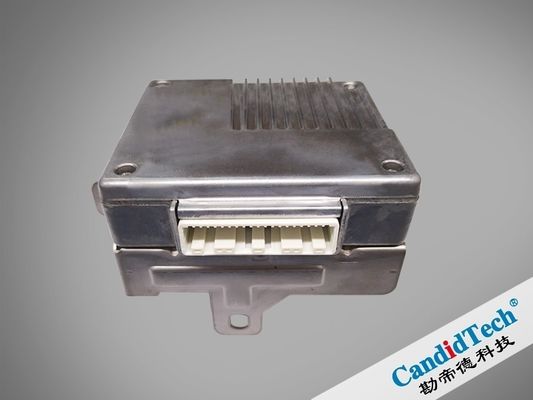

SPECIFICATIES - ECU

Bedrijfsspanning

9~32VDC
Bedrijfsstroom <1A @ 13.5VDC
Ruststroom <1mA
Stroomverbruik <15W
Opstarttijd bij koude start <4S
Bedrijfstemperatuur -40°C ~ 70°C
Opslagtemperatuur -40°C ~ 85°C
Uitvoer Videoformaat NTSC / PAL
Uitvoer Videosignaal CVBS / HDMI / VGA
Vertraging bij videoschakeling <50ms
Uitvoer Framesnelheid 30 fps
Vertraging tussen beelden <100ms (minder dan 3 frames)

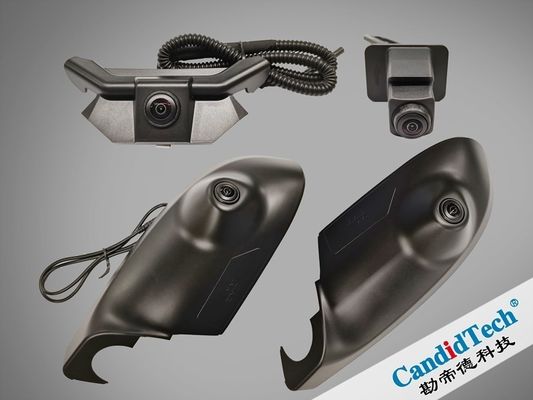

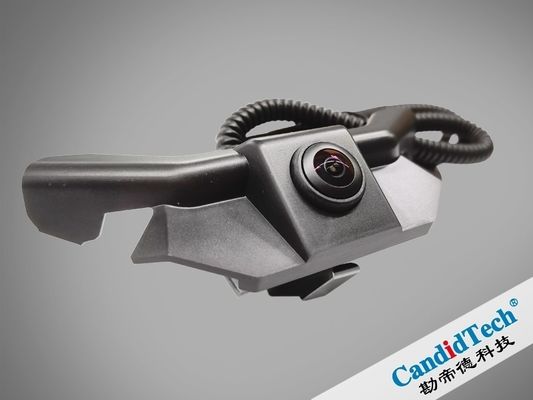

SPECIFICATIES - CAMERA'S

Beeldsensor

ASX340 (1/4" 4:3 IT CMOS)
Bedrijfsspanning 4.5V~5.5V
Bedrijfsstroom <100mA
Bedrijfstemperatuur -40°C ~ 85°C
Opslagtemperatuur -40°C ~ 85°C
Bedrijfsvochtigheid 90±5 %RH
Waterdichtheid (met kabelboom) IP69
Actieve Pixels 720(H) x 480(V)
Horizontaal FOV 192±4°
Verticaal FOV 142±4°
Video Uitvoerformaat NTSC / PAL
Camerabeeld CVBS / AHD
S/N-verhouding >46dB
Dynamisch bereik 73.8dB
Automatische witbalans (AWB) Ja
Automatische versterkingsregeling (AGC) Ja
Automatische belichtingsregeling (AEC) Ja
Framesnelheid 30 fps
Sluitertype Elektronische rolluiksluiter (ERS)
Minimale verlichting 1.0 lux (50 IRE inclusief set-up)
Responstijd <1s (Van wazig beeld naar helder beeld)
Beeldresolutie Horizontaal ≥ 300 lijnen; Verticaal ≥ 300 lijnen
Precisie optische as ±2°

Wat zijn de belangrijkste voordelen van CandidTech bij de ontwikkeling van het 360 AVM-systeem? 1. Geavanceerde Sensorfusietechnologie

Als een Tier1/Tier2-leverancier met 10 jaar ervaring voor 360 graden surround view automotive OEM/ODM-onderdelen, beheersen we geavanceerde sensorfusietechnologie. We ondersteunen de integratie van meerdere camera's met hoge resolutie, ultrasone sensoren en soms zelfs radarsensoren.

2. Hoge-prestatie Beeldverwerking

Onze intern ontwikkelde beeldverwerkingsalgoritmen met hoge prestaties zijn een belangrijk voordeel. Deze algoritmen kunnen snel de grote hoeveelheid beeldgegevens verwerken die door de camera's worden vastgelegd. Ze verbeteren de beeldkwaliteit, corrigeren voor lensvervorming en voeren real-time stitching uit van meerdere camerabeelden om een naadloos 360-graden vogelperspectief te creëren. Dit zorgt ervoor dat de bestuurder alle mogelijke obstakels en gevaren rond het voertuig duidelijk kan zien, zelfs onder complexe lichtomstandigheden.

3. Aangepaste Software Oplossingen

We bieden zeer aangepaste softwareoplossingen die zijn afgestemd op de specifieke behoeften van verschillende autofabrikanten. Onze software kan worden geïntegreerd met het bestaande infotainmentsysteem van het voertuig, rijhulpsystemen en ECU. Dit maakt een naadloze werking en bediening van het 360-graden surround-view systeem mogelijk.

4. Betrouwbare Connectiviteit en Datatransmissie

We zorgen voor betrouwbare connectiviteit en snelle datacommunicatie. Door gebruik te maken van geavanceerde communicatieprotocollen zoals GMSL (Gigabit Multimedia Serial Link), kunnen we grote hoeveelheden beeldgegevens in realtime overdragen van de camera's naar de centrale verwerkingseenheid zonder signaalverlies of vertraging. Dit is cruciaal voor de soepele werking van het systeem, vooral als het gaat om real-time toepassingen zoals dynamische parkeerhulp.

5. Uitstekende Omgevingsaanpassingsvermogen

Onze producten zijn ontworpen om een uitstekend aanpassingsvermogen aan de omgeving te hebben. Ze zijn bestand tegen een breed scala aan temperaturen, van extreem koude tot zeer hete omstandigheden. Met hoge water- en stofbestendigheidsklassen (IP67 of hoger) kunnen onze camera's en sensoren normaal functioneren onder diverse zware weers- en wegomstandigheden. Dit garandeert de langetermijn betrouwbaarheid en stabiliteit van het 360-graden surround-view systeem, wat zeer gewaardeerd wordt door automotive OEM's.

Voor meer informatie over innovatieve functies en mogelijkheden van Candid's 360 surround view-systeem, bezoek [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Onze huidige productlijnen omvatten voertuigcamera's voor verschillende toepassingen: waaronder achteruitrijcamera's, frontcamera's, zijcamera's en rondomzichtcamera's, Dashcams, Around View Monitoring Systemen, ADAS-producten, CMS (Camera Monitor System), OMS (Occupant Monitor System), DMS (Driver Monitor System), en dergelijke. E-mail: sales2@candidelectronics.com voor meer details.
